描述
涡街流量计
测量介质
测量管径
测量范围
精度
脉冲输出
模拟输出
电源电压
      流体温度
流体压力
 环境温度
环境湿度
液体、气体或蒸汽
10～2500mm
液体0.35～9m/s，气体或蒸汽4～70m/s （0℃，1大气压时）
指示值的±1%，指示值的±2.5%（插入式），（雷 数2×104～7×106）
4～20mA电流脉冲二线制，脉宽0.5ms或0.25ms或三线制电压脉冲模
4～20mADC二线制 hart输出，RS485
12-45V或3.6v锂电池供电    [负载电阻=50（电源电压-12）
-40～300℃
-0.1MPa～法兰额定值
-40～80℃           -20～60℃ （带现场指示表）
5～100%RH

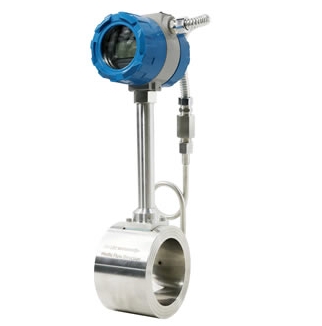

Vortex Flow Meter
描述
系统描述
涡街流量计的工作原理是基于卡门涡街原理。在流体中设置一个三角柱型旋涡发生体（涡街体），当流体流经该旋涡发生体时，会在其两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡。旋涡的释放频率与流过旋涡发生体的流体平均速度成正比，通过测量旋涡的频率就可以计算出流体的流量。
涡街流量计是一种根据流体通过特定形状物体时产生的涡街效应来测量流体流量的仪表。
功能特点
w3
安装事项

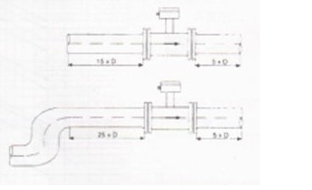

  • 为了确保达到最佳的运行效果，流量计入口的规则流速发布应不受干扰。 入口直管长度应不小于15倍管径。 入口侧有弯头、缩管或截止阀时，入口直管长度应不小于25倍管径。 出口直管长度应不小于5倍管径
    流量计入口和出口的管道条件
    为了确保达到最佳的运行效果，流量计入口的规则流速发布应不受干扰。 入口直管长度应不小于15倍管径。 入口侧有弯头、缩管或截止阀时，入口直管长度应不小于25倍管径。 出口直管长度应不小于5倍管径

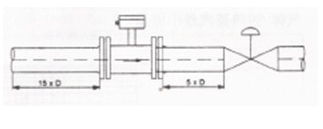

  • 调节阀的安装位置
    流量调节阀应尽可能安装在流量计下游侧
    流量调节阀应尽可能安装在流量计下游侧

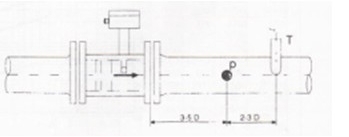

  • 压力温度测量
    压力和温度测点的位置
    压力温度测量
产品优势
描述
01
06
02
03
04
05
易于安装与维护

结构简单，安装方便，维护成本低

压力损失小

涡街流量计在测量过程中压力损失较小，有利于节能

量程范围大

能够测量的流量范围广泛，适用于多种工况，可用于测量气体、液体、蒸汽等多种介质的流量

精度高

测量准确度高，通常可以达到较高的精度等级

稳定性好

仪表参数能长期稳定，适用于长期连续测量

可靠性高

无可动机械零件，传感器不直接接触被测介质，因此可靠性高，维护量小

应用场景
  • 17119498830546442275671a143082d5680717dad89c56db6
    石油行业
  • 171133254038662122222c2a52bec4eceb2dc3b1aa7403951
    化工行业
  • 171169496714278233d3bd370fcabe1c5c7227ca7f87d98d6
    污水处理
  • 171177772104134429b24b36d0a88b1c17db80267b8612051
    医疗行业
