电磁流量计

流速范围

电导率范围

信号输出

通讯输出

供电电源

要求直管段长度

连接方式

防护等级

环境温度

相对温度

消耗总功率

0.1-15m/s

被测流体电导率≥5μs/cm

4~20mA(负载电阻0~750Ω)，脉冲/频率，控制电平

RS485,MODBUS 协议，HART协议

AC220V或 DC24V

上游≥5DN，下游≥2DN

流量计与配管之间均采用法兰连接

IP65，特殊订制最高可达IP68

-25~+60℃

5%~95%

小于20W

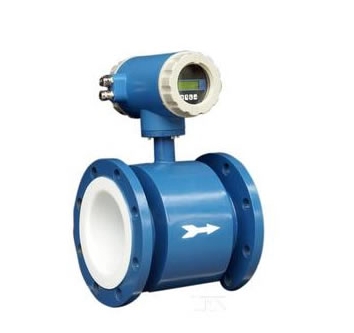

Electromagnetic Flow Meter

系统描述

当导电液体通过电磁流量计时，垂直于流体流动方向的磁场线与液体中的电流互相垂直。根据法拉第电磁感应定律，液体中的电流将会受到磁场的作用而发生位移，进而产生感应电压。通过测量这个感应电压的大小，可以间接地获得流体的流量信息。

电磁流量计是一种利用法拉第电磁感应定律来测量导电液体流量的仪表。

功能特点

全数字量处理

抗干扰能力强，测量可靠，精度高、流量测量范围可达150:1
超低EMI开关电源

适用电源电压变化范围大，抗EMI性能好
用16位嵌入式微处理器

运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低
采用SMD器件和表面贴装(SMT)技术

电路可靠性高

管道内无可动部件

无阻流部件，测量中几乎没有附加压力损失
高清晰度背光LCD显示

全中文菜单操作，使用方便，操作简单，易学易懂
个性化设置量程

在现场可根据用户实际需要在线修改量程
小时总量计录功能

以小时为单位记录流量总量，适用于分时计量制

工作原理

其数学表达式为：

E=KBdv

式中：E---------------为电极间的信号电压（v）

B-----------------磁通密度（T）

d------------------测量管内径（m）

v------------------平均流速（m/s）

电磁流量计测量原理是基于法拉第电磁感应定律

流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

式中k, d为常数，由于励磁电流是恒流的，故B也是常数，则由E= KBdv可知，体积流量Q与信号电压E-成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。由E=KBdv可知，被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分高的可靠性。
