描述

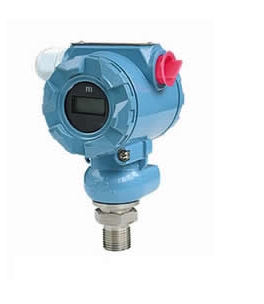

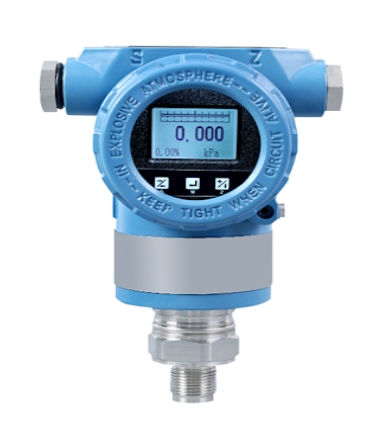

智能压力变送器
输出
负载电阻
温度范围
温度影响
过压极限
防水防尘
振动影响
材质
电源
存贮温度
4~20mADC二线制
600Ω
使用温度一20~+80℃
零点误差±1% F8ˊ50℃(-20~+70℃)
高量程X2
IP65
≤量程的0.1%
隔离膜片316L，过程结构件1Crl8Ni9Ti
24VDC±10%
一40~+125℃
Intelligent Pressure Transmitter
描述
系统描述
智能压力变送器是一种在工业生产控制过程中被广泛使用的压力参数监测装置，其结合了智能传感器和智能电子板技术，能够用于连续精确地测量气体、液体及蒸汽的压力、差压、绝对压力、液位等工艺参数，并将被测信号转换为标准信号输出，以供其他控制调节仪表和DCS分散控制系统等使用。
功能特点
w3
  • 采用龙芯2K1000LA-i双核工业级处理器，软硬件国产化率均达到100%
    全国化
    采用龙芯2K1000LA-i双核工业级处理器，软硬件国产化率均达到100%
  • 一台CSGIC设备及其多功能软件融合，替代常规方案中的网关+路由器+工控机+4G/5G+上位机软件+视频监控等大量设备
    多功能融合创新
    一台CSGIC设备及其多功能软件融合，替代常规方案中的网关+路由器+工控机+4G/5G+上位机软件+视频监控等大量设备
  • 充分利用龙芯设备的计算资源，以一抵多，降低系统成本，减少现场布线，调试/运维工作量，有利于系统运行的稳定性
    本地化简易维护
    充分利用龙芯设备的计算资源，以一抵多，降低系统成本，减少现场布线，调试/运维工作量，有利于系统运行的稳定性
  • 板载4GB DDR内存，1GB NAND存储，LoongOS，-40 到 85℃宽温工作
    可靠性更高
    板载4GB DDR内存，1GB NAND存储，LoongOS，-40 到 85℃宽温工作
工作原理
描述

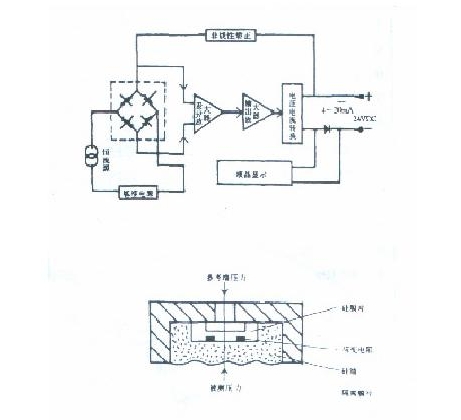

> 被测介质压力通过隔离膜片及密封硅油传递到硅膜片上，参考端的压力(大气压、绝对压和密封压)作用于硅膜片的另一侧:硅膜片两边的差压使硅膜片的一侧压缩，另一侧拉伸，两个应变电阻片位于压缩区，另两个应变电阻位于拉伸区，四个应变电阻连接成一个全动态惠斯登电桥，以增大输出信号。
01
02
惠斯登电桥采用恒流源供电，这样电桥的输出不受温度的影响。惠斯登电桥检测出电阻值的变化，经过差分放大器和输出放大器放大后，再经过电压/电流转换，就变换成相应的电流信号。该电流信号通过放大和非线性矫正环路的补偿，产生与输入压力成线性对应关系的4~20mA. DC标准输出信号。
应用场景
  • 171141918297612247e8647f5ec5bb647b1f207727b7cfb3c
    石油化工
  • 水利工程_20241210_17338138877201290

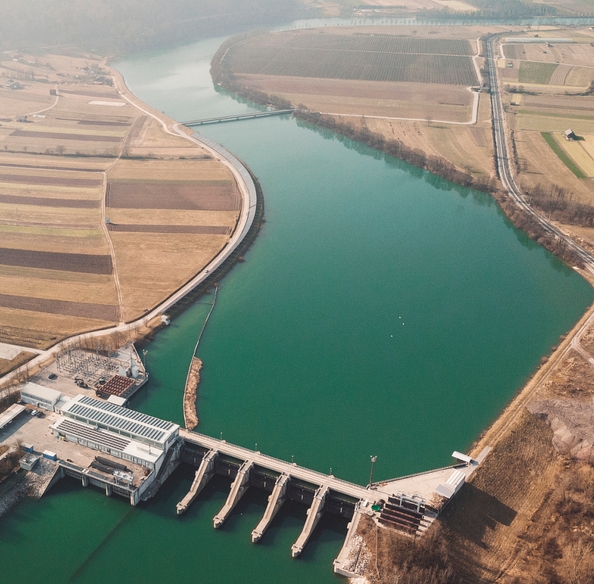

    水利水电
  • 171135310653961997d442dcab5446712502313170dbfd9db
    铁路交通
  • 1655456362330d2df67c5183ce3b9f9ac80e5f10767fa
    冶金加工
