描述
描述
超声波矩阵测流箱
测量原理
工作电压
工作电流
信号输出

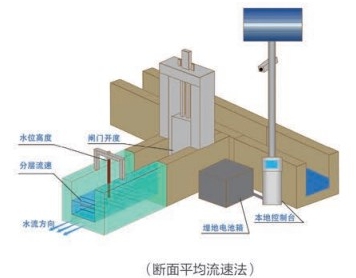

层级流速断面法
7-32VDC
工作模式：≤25mA，休眠模式：≤1mA
RS485,MODBUS；物理接口防静电，防浪涌，防反接保护

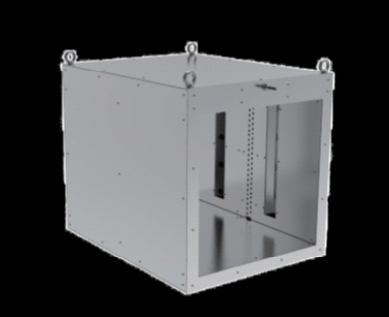

Ultrasonic Matrix Flow Measurement Box
系统描述
满管/非满管声波矩阵测水方箱是专为明渠流量测量而设计，该设备采用先进的超声波时差法进行分层测量，通过高性能超声波换能器在测水过流箱中测得的各层数据，并结合测水箱内的液位构建起方箱內的流体流场模型，从而经过专有算法精确计算出过流箱内的实时过水流量。

产品包含超声测流单元、雷达液位单元及电子水尺等核心部件。该测水过流方箱具备低功耗、无线远传、以太网有线传输等功能，自带大容量电池可以长时间不间断工作。完美解决了野外环境下流量测量不准确，施工困难成本高等难题。

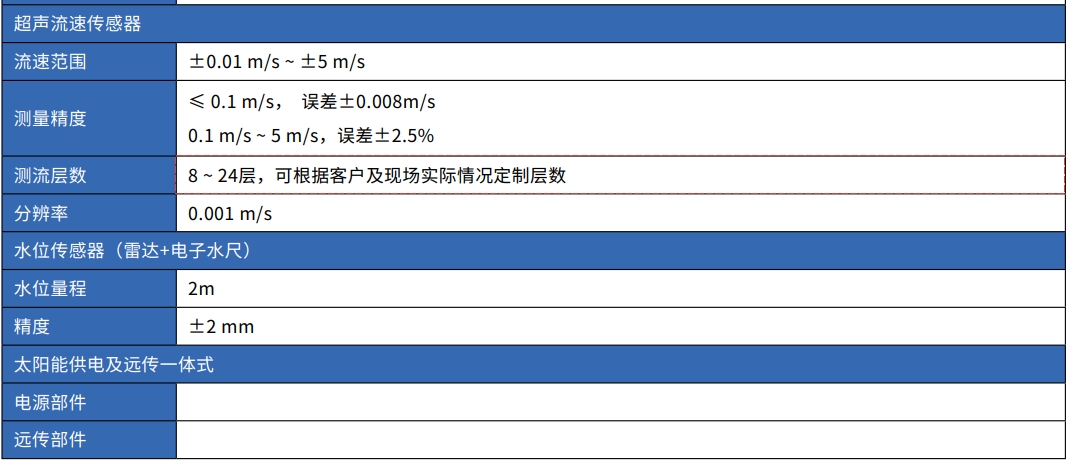

技术参数
描述
功能特点
w3
  • 可测量±0.01m/s-±5m/s 的范围
    测量范围宽
    可测量±0.01m/s-±5m/s 的范围
  • 可支持远程状态检测，设备升级，故障诊断
    自设备维护简单
    可支持远程状态检测，设备升级，故障诊断
  • 设备设置有导流板，使水流更顺畅，不易挂异物
    导流设计
    设备设置有导流板，使水流更顺畅，不易挂异物
  • 集成数据处理算法，水流流态，杂质，淤积对结果无影响
    稳定性高
    集成数据处理算法，水流流态，杂质，淤积对结果无影响
  • 关键部件采用高性能，高可靠性工业器件，使用寿命长
    工业级可靠性
    关键部件采用高性能，高可靠性工业器件，使用寿命长
  • 连接RTU 和锂电池，太阳能充电器，可方便供电，数据实时上传
    扩展性强
    连接RTU 和锂电池，太阳能充电器，可方便供电，数据实时上传
  • 可选0盲区雷达液位模块，液位精度高，非接触，可靠稳定；也可选配常规电子水尺
    配置丰富
    可选0盲区雷达液位模块，液位精度高，非接触，可靠稳定；也可选配常规电子水尺
  • 低噪声测量电路搭配数据算法，实体温度检测及补偿，测量全范围误差满足标准要求
    测量精确
    低噪声测量电路搭配数据算法，实体温度检测及补偿，测量全范围误差满足标准要求
  • 采用箱体和控制电路分离的设计，先装箱体，再装控制，方便安装和维护
    安装简单
    采用箱体和控制电路分离的设计，先装箱体，再装控制，方便安装和维护
产品优势
描述

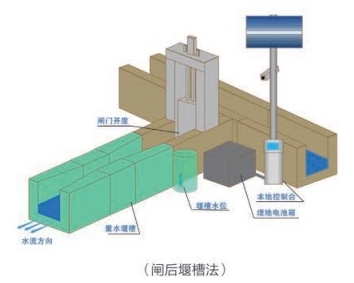

> 与堰槽式明渠流量计不同，超声波测箱采用流速面积法原理，无需刻意改变水的流态，因此与堰槽式明渠流量计相比，水头损失要小得多
01
水头损失小
> 与多普勒超声波测量点流速不同，测箱采用时差法超声波技术，每对换能器测量的是该层水流的平均流速。超声波信号从测水箱的一侧发射到另外一侧接收，其时间差代表的是该层水流的平均流速，更能从整体上反应水流的状态。多层交叉排布的换能器，将过流断面切割成多层，获得多层的平均流速，又可抵减渠道中因紊流造成的计量不确定度，大大提高了渠道断面平均流速数据的稳定性和准确度
02
计量精度高
描述
> 测箱还具备过流断面淤积高度检测功能，并在流量计算时，抵减淤积造成的断面面积，使得最终流量数据更逼近真值
03
测量淤积厚度
> 与雷达波流速仪通过测量水流的表面流速来判断渠道断面流速不同，测箱采用多声道测量技术，大幅度增加超声波探头的数量，每5-10厘米排布一层，分别测量断面各层的流速，因此不同的坡降、不同复杂外部条件下均可以实现精确计量
04
适用性强
> 依据流量计规范进行校验，内嵌多流态算法模型，无需现场校准。彻底解决了过去现场校准时真值获取困难问题
05
无需现场校准
传输方式
  • 485输出方式为默认输出方式，使用标准modbus RTU协议，可以直接连接单片机/PLC/组态软件/电脑等
    485输出方式(默认)
    485输出方式为默认输出方式，使用标准modbus RTU协议，可以直接连接单片机/PLC/组态软件/电脑等
  • 使用RJ45以太网传输，可直接将数据传送到服务器端，连接我司一体化云平台或者客户自己的云平台服务器同时还可接入局域网使用电脑或者组态软件查看数据。
    以太网输出方式
    使用RJ45以太网传输，可直接将数据传送到服务器端，连接我司一体化云平台或者客户自己的云平台服务器同时还可接入局域网使用电脑或者组态软件查看数据。
  • 使用无线直接传送到服务器端，可以直接连接我司的一体化平台或者客户自己的云平台服务器。顾客可以使用电脑或者手机APP登陆查看实时数据。
    4G主动上报
    使用无线直接传送到服务器端，可以直接连接我司的一体化平台或者客户自己的云平台服务器。顾客可以使用电脑或者手机APP登陆查看实时数据。
技术支持

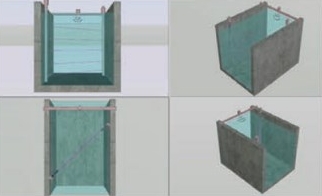

测量原理
  • 测量原理1
    Z法测量45度角安装
  • 测量原理2
    流向模拟
  • 测量原理3

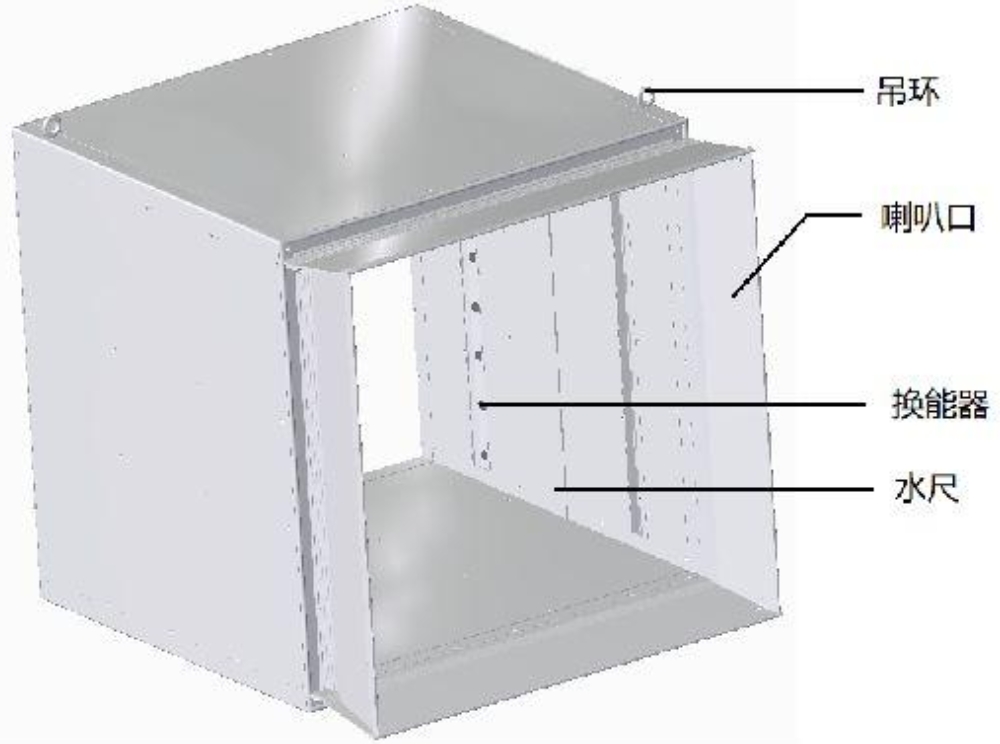

    内部构造

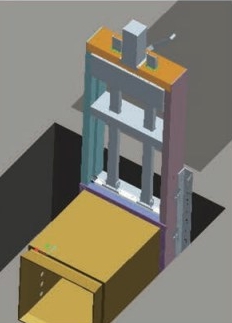

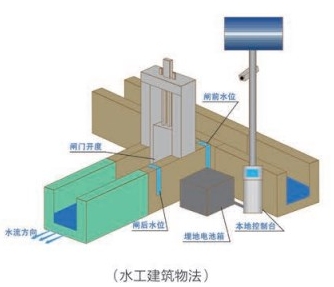

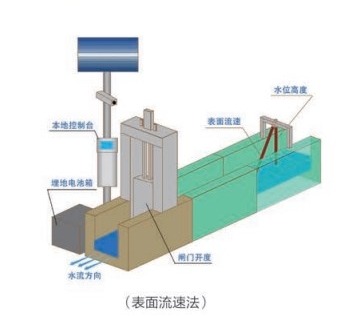

安装模拟
  • 安装模式3
    栏目标题
  • 安装模式2
    栏目标题
  • 安装模式1
    栏目标题
  • 安装模式4
    栏目标题

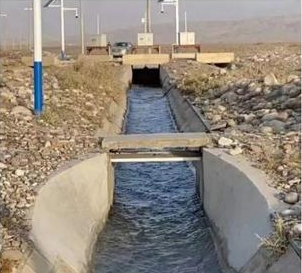

设备现场
  • 现场图4
    栏目标题
  • 现场图3
    栏目标题
  • 现场图2
    栏目标题
  • 现场图1
    栏目标题
