全渠道矩形测流箱：法拉第科技赋能,多场景精准测流

全渠道矩形测流箱

测量范围

外形尺寸

波束角

雷达频率

测量精度

盲区

工作温度

供电电源

工作电流

输出信号

参数设置

0-7m

73X70

6°

60 GHz

±2 mm，±0.05% FS

20 cm

-30℃~+70℃

7~32VDC

工作模式≤10mA，休眠模式≤0.5 mA

RS485（默认），4-20 mA（选配）

蓝牙标准4.2以上

Full-Channel Rectangular Flow Measurement Box

系统描述

全渠道电磁测流箱，一款新型高精度量测水设备，基于法拉第电磁感应原理，集成雷达水位测量功能与一体，采用面积流速法测量渠道流量，整机内置明渠流量计算模型，可以直接测量过流断面平均流速、瞬时流量、累积流量、实时水位等信息。

相较于其他测量原理的线平均流速或者局部点流速明渠测量系统，全渠道电磁测流箱的测量精确度较高，重复性更好，性能更稳定。

全渠道电磁测流箱因其原理，测量不受水质、温度、压力、粘度、密度等的影响，适应范围广、测量范围宽，尤其适应于含沙量大的介质，从而可广泛应用于国家水资源监测、大中型灌区、农业水价改革中的支渠、斗渠、毛渠的用水计量。

带太阳能供电和远传功能的全渠道电磁测流箱，无需单独立杆取电，大大简化了安装和占地问题，有效的节省了硬件成本和安装成本。

测流原理

明渠电磁流量计测量系统是由流量显示仪、流速传感器、液位计组成的流速面积法测流量的明渠测量流量系统。以流速-水位运算法为基础，并采用了先进的伺服水位跟踪测速系统和微处理器，从而确保测速和运算的准确性的一种新型智能化流量系统，根据渠道的宽度和测量精度的要求，采用明渠测流的数学模型。

明渠电磁流量计测量系统显示仪中微处理器根据传感器实测的水位值、流速值和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数，并按照预定的数学模型计算出渠道的断面平均瞬时流量。

依据法拉第电磁感应定律，当导体在磁场（B）中运动时将感应生成一个感应电压（Um）。采用电磁感应的测量方法，流体介质相当于运动中的导体，流体流动的方向（V）与电磁场方向（B1、B2）垂直，由于恒定的交变磁场由极性交替变化的开关直流电流产生，磁场强度（B）和电极（E1，E2）之间的距离均为常数，感应电压（Um）与流体流速（v）成正比。在信号转换器中，感应信号电压被放大和转换为模拟信号和数字信号，计算出流体流速并由显示仪根据不同渠道特点计算出流量等。

功能特点

实时测量水位、平均流速、瞬时流量和累积流量，测量范围宽，低流速高灵敏测量，最低流速可测量0.05m/s
测量不受水中漂浮物、泥沙含量、水温影响，接近最优过水断面，水流条件好、流速快、输水输沙能力强，无淤积
根据现场U型断面定制，水损几乎为零，接水面为304不锈钢，抗冻性能更强
全渠道型为安装框型结构密封设计，无需砌护固定，方便安装与维护
一体集成，节约安装成本和维护成本
内置特殊功能模块，防盗预警，定位跟踪，模块化结构设计，配件互通性能好
上报协议多种国标，简易开源
计量电路单独封装处理，低功耗电路设计，保证了“永久计量”

安装样式

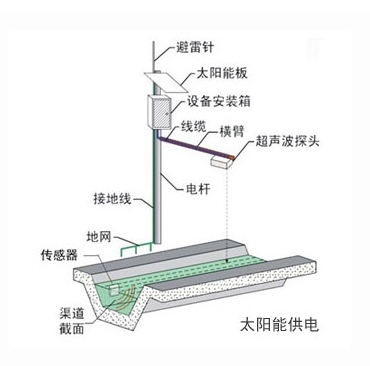

电磁流速——超声波液位示意图

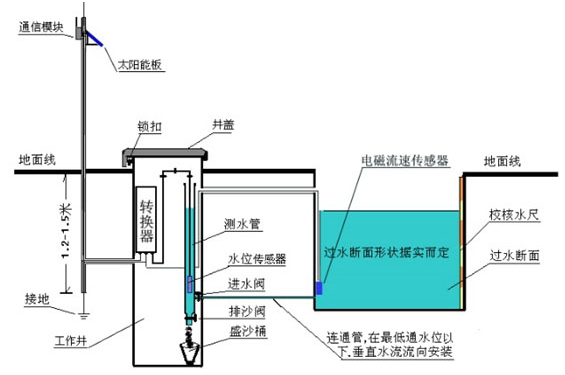

电磁流速——压阻式液位示意图

传输方式

485输出方式(默认)

485输出方式为默认输出方式，使用标准modbus RTU协议，可以直接连接单片机/PLC/组态软件/电脑等

以太网输出方式

使用RJ45以太网传输，可直接将数据传送到服务器端，连接我司一体化云平台或者客户自己的云平台服务器同时还可接入局域网使用电脑或者组态软件查看数据。

4G主动上报

使用无线直接传送到服务器端，可以直接连接我司的一体化平台或者客户自己的云平台服务器。顾客可以使用电脑或者手机APP登陆查看实时数据。
