描述
描述
雷达流量计
测量原理
工作电压
工作电流
防雷等级
平面未带阵列天线
7-32VDC
工作模式：≤25mA，休眠模式：≤1mA
6kv±2 mm，±0.05% FS

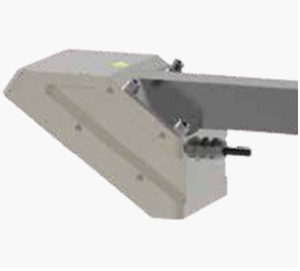

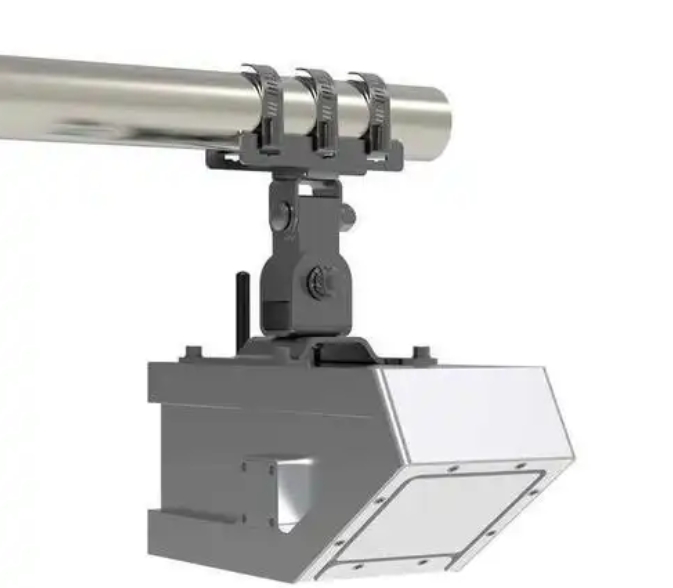

Radar Flow Meter
系统描述
CRD-600系列产品是一款基于毫米波雷达技术的雷达流量计。它采用先进的毫米波平面雷达天线，通过非接触的方式测量水体的流速和水位，利用流速面积法原理，根据内置的水力学模型和算法计算并输出断面的瞬时流量及累计流量。

测量过程不受环境温度、水面水汽气压、空气灰尘、泥沙、漂浮物及沉淀物的影响:手机APP通过蓝牙无线连接，方便现场调试设置及维护。具有集成度高、体积小、安装方便、维护量小的特点。可用于河流河道、灌渠、箱涵排口、山洪防灾等场合的非接触式流量测量。
功能特点

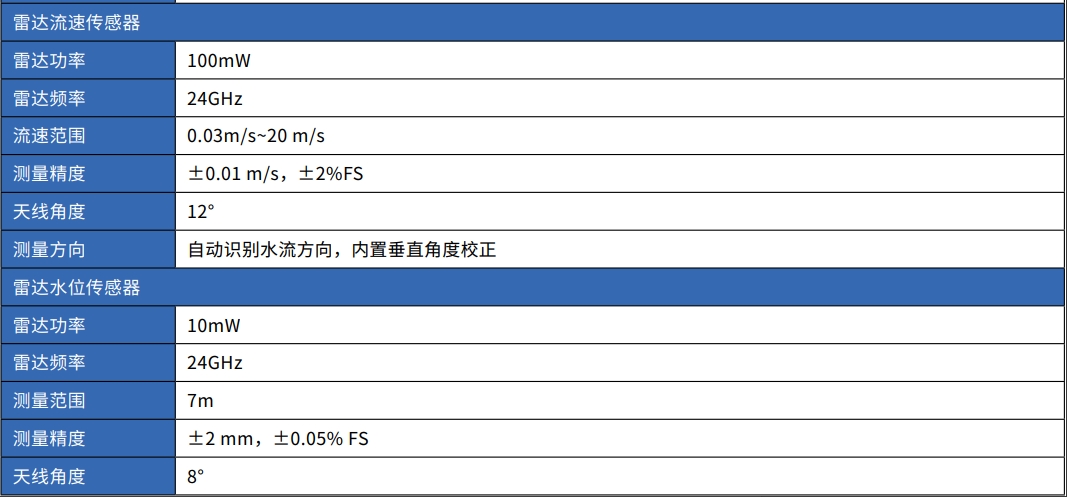

技术参数
描述
工作原理
工作原理
雷达流量计用于河流和渠道的非接触式流量测量。流量计安装在河流、渠道等水体上方（安装高度大于0.5m），气泡水平仪居中，向水面发射雷达信号，反射回来的信号会被传感器接收，并通过分析计算转换为表面平均流速。使用时将雷达流量计与机箱内的遥测终端机连接好，机箱须做好接地措施，装好太阳能电池板即可开机使用。
安装示意图

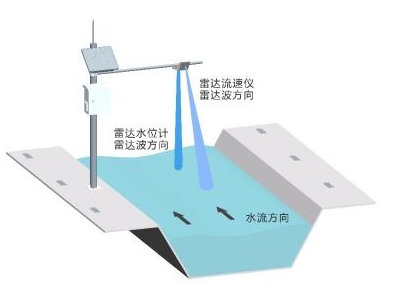

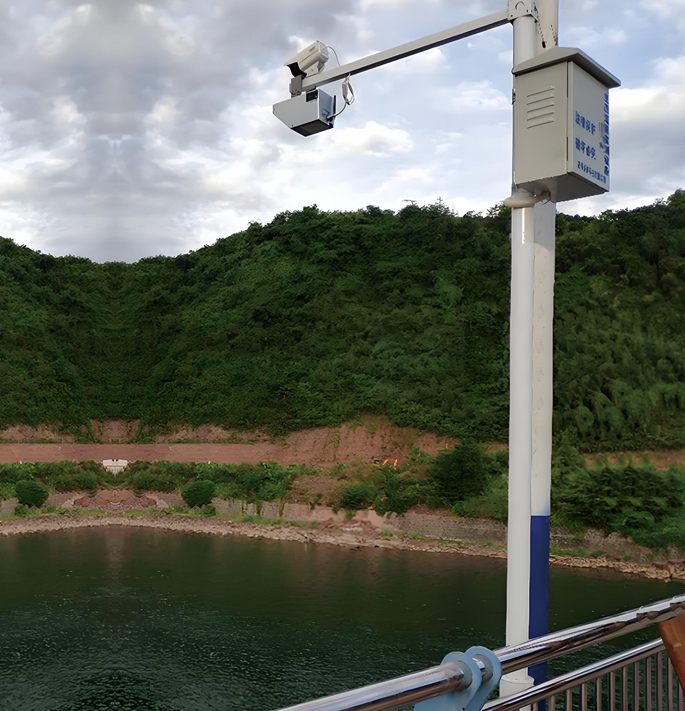

  • 立杆整体安装示意图
    立杆整体安装示意图

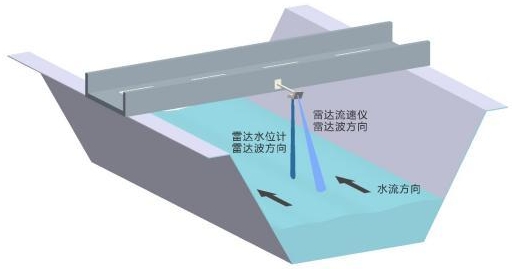

  • 桥梁安装示意图
    桥梁安装示意图
设备特点
描述
01
06
02
03
04
05
多断面

适用梯形、圆形、U型等多种渠道断面

测量范围

可测量0.01m/s

防护设计

IP68防护等级设计，内置防雷设计

多场景

适用于多种测量要求，可以输出流速、水位、流量的测量数据

非接触

非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响

可扩展

可扩展阵列式多点测流，通过配置一套流量计主机和多套流速仪，实现对宽断面的流量监测，尤其适应于大江大河的流量监测

传输方式
  • 485输出方式为默认输出方式，使用标准modbus RTU协议，可以直接连接单片机/PLC/组态软件/电脑等
    485输出方式(默认)
    485输出方式为默认输出方式，使用标准modbus RTU协议，可以直接连接单片机/PLC/组态软件/电脑等
  • 使用RJ45以太网传输，可直接将数据传送到服务器端，连接我司一体化云平台或者客户自己的云平台服务器同时还可接入局域网使用电脑或者组态软件查看数据。
    以太网输出方式
    使用RJ45以太网传输，可直接将数据传送到服务器端，连接我司一体化云平台或者客户自己的云平台服务器同时还可接入局域网使用电脑或者组态软件查看数据。
  • 使用无线直接传送到服务器端，可以直接连接我司的一体化平台或者客户自己的云平台服务器。顾客可以使用电脑或者手机APP登陆查看实时数据。
    4G主动上报
    使用无线直接传送到服务器端，可以直接连接我司的一体化平台或者客户自己的云平台服务器。顾客可以使用电脑或者手机APP登陆查看实时数据。
应用场景
  • 水产养殖气象监控
    农业水产养殖监测
  • 雷达流量计_使用场景
    灌区灌渠监测
  • 使用场景1
    山洪防灾监测
  • 使用场景4
    河流河道监测
应用介绍

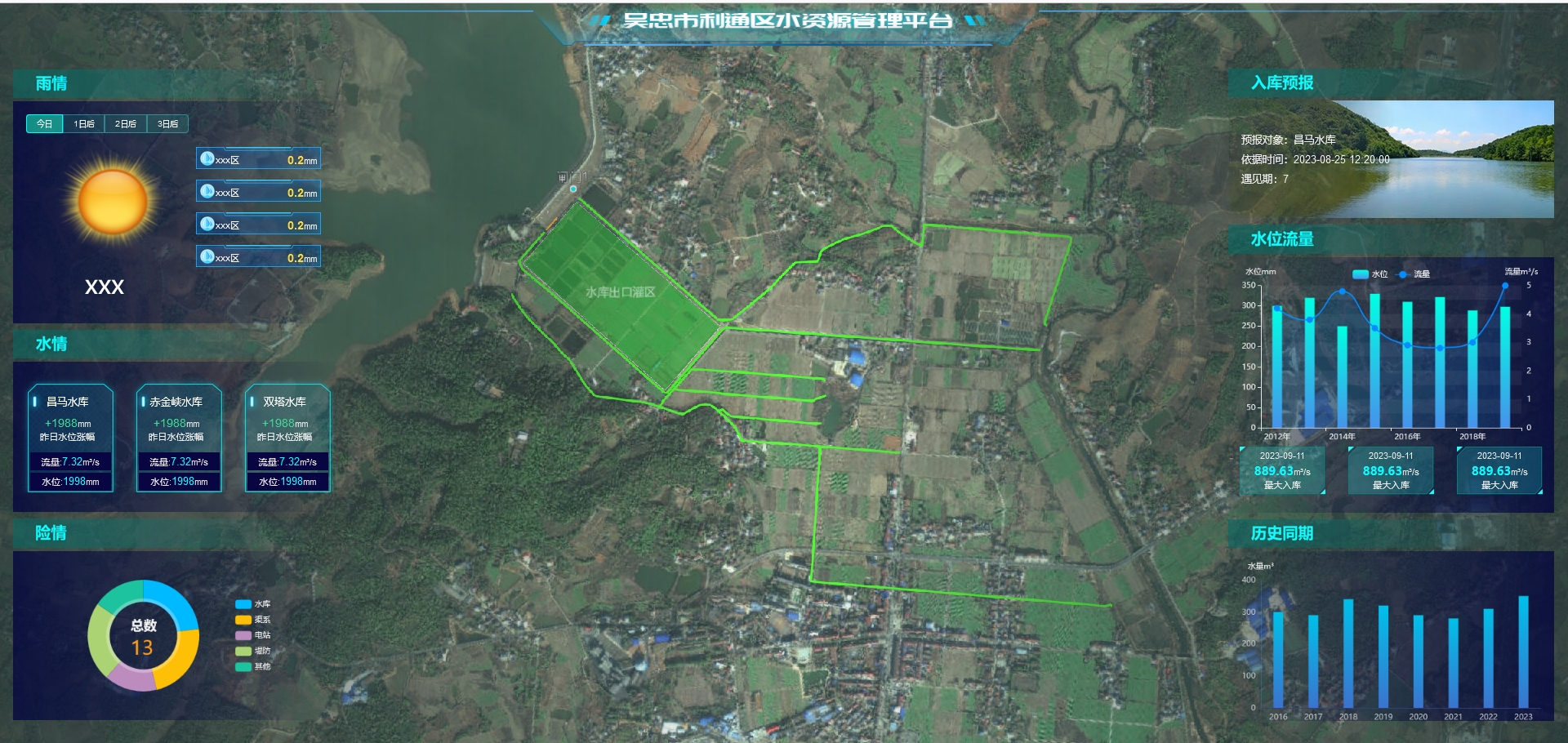

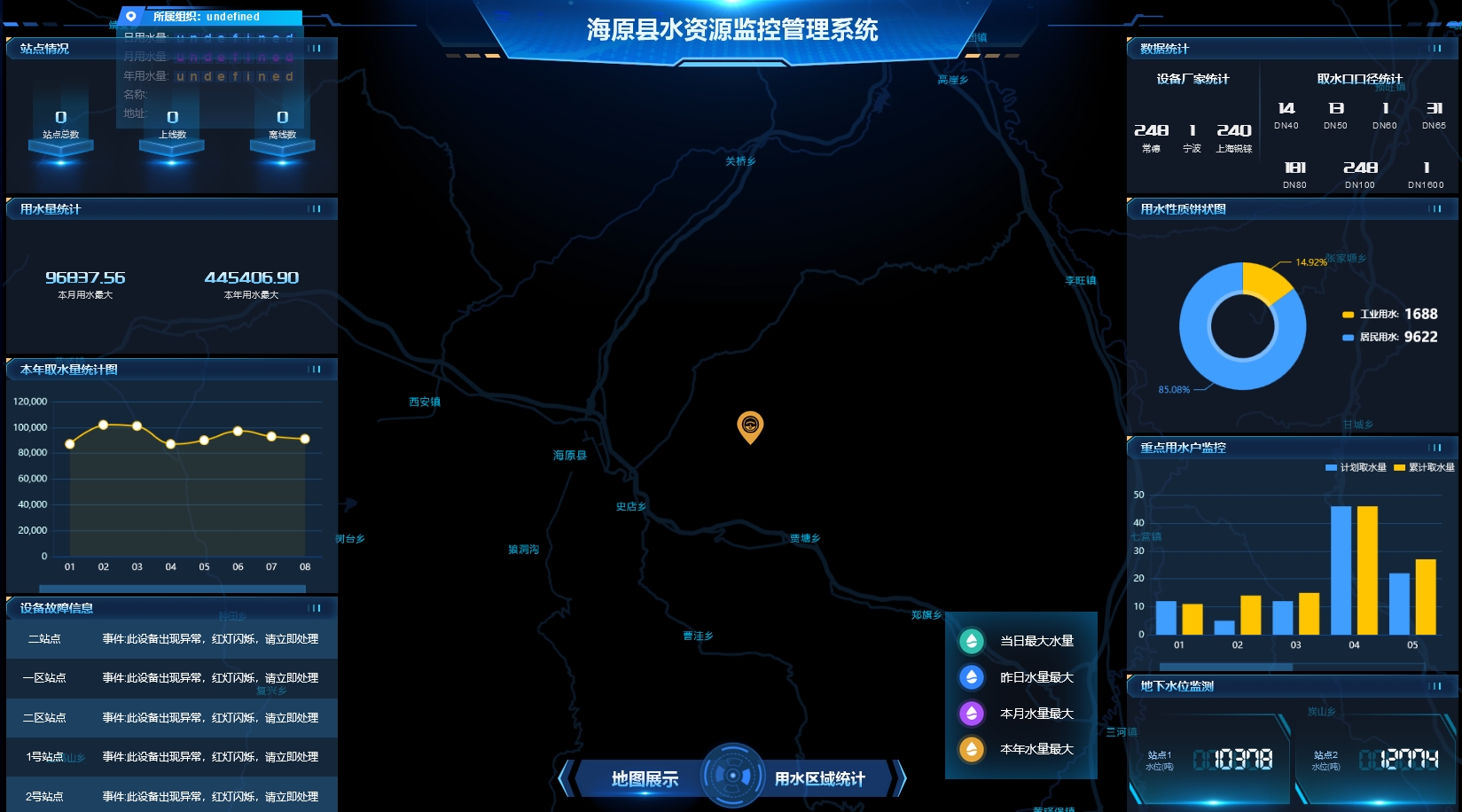

  • 对水位流量进行统计，历史数据进行对比

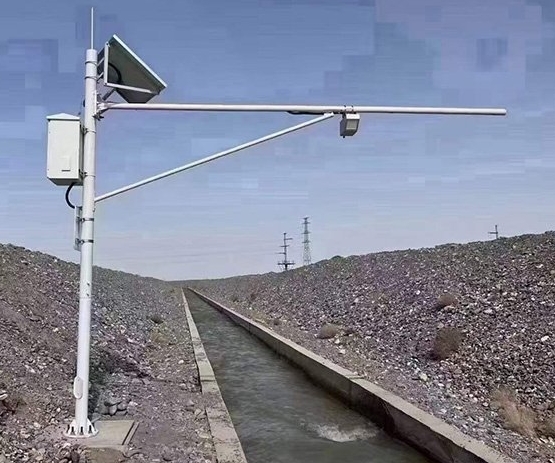

    宁夏xxx雷达流量计项目
    对水位流量进行统计，历史数据进行对比

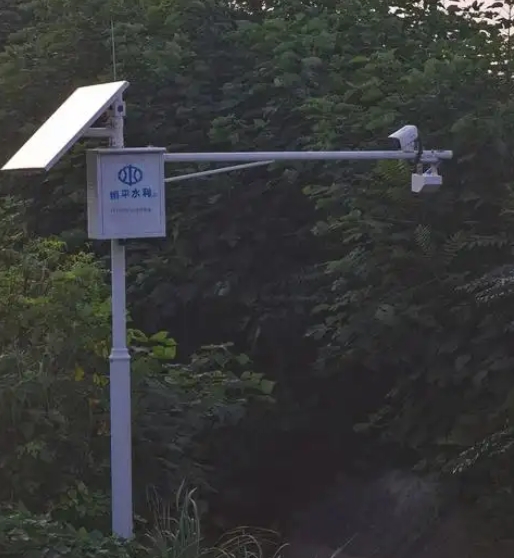

  • 陕西省xxx雷达流量计项目
    水流量，渠道水面线进行监测
    水流量，渠道水面线进行监测
  • 对内涝点进行监测，积水情况进行分析
    湖南省xxx雷达流量计项目
    对内涝点进行监测，积水情况进行分析
